Descripción

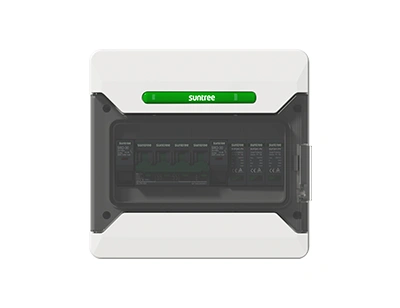

Las cajas combinadoras Suntree SHLX-PV traen armado y cableado de fábrica el tablero de continua entre los paneles y el inversor: fusibles por polo, interruptor de CC y descargador de sobretensiones, en un gabinete IP65 para interior o exterior. Versiones para 1 o 2 strings a 500 V y para 1 string a 1000 V.
Datos clave
| Versiones | 1 entrada 500 V · 2 entradas 500 V · 1 entrada 1000 V |
| Salida | 1 |
| Grado de protección | IP65 |
| Fusibles | Suntree SRD-30, 1100 V DC |
| Interruptor | Suntree SL7N-63 (2P 500 V o 4P 1000 V) |
| Descargador | Suntree SUP2H-PV tipo 2, 20-40 kA |
¿Para qué instalaciones sirve?
- Instalaciones residenciales y comerciales on grid o híbridas.
- Sistemas off grid con paneles en serie (500 V).
Qué trae cada versión
| Versión | Fusibles | Interruptor CC | Descargador |
|---|---|---|---|
| 1 string 500 V | SRD-30 1P, 1100 V DC, 6-30 A × 2 | SL7N-63 2P 500 V DC, 16-63 A × 1 | SUP2H-PV 2P 500 V, tipo 2, 20-40 kA × 1 |
| 2 strings 500 V | SRD-30 1P, 1100 V DC, 6-30 A × 4 | SL7N-63 2P 500 V DC, 16-63 A × 1 | SUP2H-PV 2P 500 V, tipo 2, 20-40 kA × 1 |
| 1 string 1000 V | SRD-30 1P, 1100 V DC, 6-30 A × 2 | SL7N-63 4P 1000 V DC, 16-63 A × 1 | SUP2H1-PV 3P 1000 V, tipo 2, 20-40 kA × 1 |
Fuente: página oficial de Suntree (chinasuntree.com).
Compatibilidad y accesorios
- Elegí la tensión según el Voc del string en frío: 500 V para sistemas chicos y 1000 V para strings largos.
- Verificá el calibre de los fusibles según la corriente de los paneles.
Ventajas y limitaciones
- A favor: Llega armada y cableada: menos tiempo de instalación.
- A favor: Gabinete IP65 apto para exterior.
- A tener en cuenta: El distribuidor indica térmica y fusibles de 32 A; la ficha oficial da rangos (fusible de 6 a 30 A, interruptor de 16 a 63 A): confirmá el calibre antes de instalar.
- A tener en cuenta: Por pedido.
¿Estás armando tu instalación? En ARSOLAR te ayudamos a elegir los equipos, las protecciones y los materiales, y a dimensionar el sistema según tu consumo.
Trabajamos especialmente con paneles Jinko Solar e inversores DEYE, de los que somos distribuidores. Usá el botón de WhatsApp para consultar stock y plazo, o sumá el producto a tu presupuesto.
Preguntas frecuentes
¿Para qué sirve una caja combinadora?
Reúne en un solo gabinete las protecciones de continua: fusibles, seccionador y descargador. Así se puede cortar el string de forma segura y se protege el inversor.
¿Tienen stock?
La disponibilidad cambia según el proveedor: escribinos por WhatsApp y te confirmamos stock y plazo de entrega.
