Descripción
Los conectores de derivación MC4 Slocable (tipo T o «branch») permiten unir en paralelo 2 o 3 strings de paneles en una sola salida, sin caja combinadora. Cada par trae la derivación de positivo y la de negativo: una con hembras en las entradas y macho en la salida, y otra al revés.
Datos clave
| Configuración | 2 a 1 (BC40) o 3 a 1 (BC50) |
| Tensión | 1500 V DC |
| Corriente | 50 A |
| Contacto | Cobre estañado |
| Certificación | TÜV (EN/IEC 62852) |
¿Para qué instalaciones sirve?
- Paralelo de strings iguales en inversores con pocas entradas MPPT.
- Sistemas off grid con reguladores de una sola entrada.
Las dos versiones
| Modelo | Entradas | Protección | Resistencia de contacto | Aislación |
|---|---|---|---|---|
| BC40 (2 a 1) | 2 | IP2X / IP68 | < 1 mΩ | PPE |

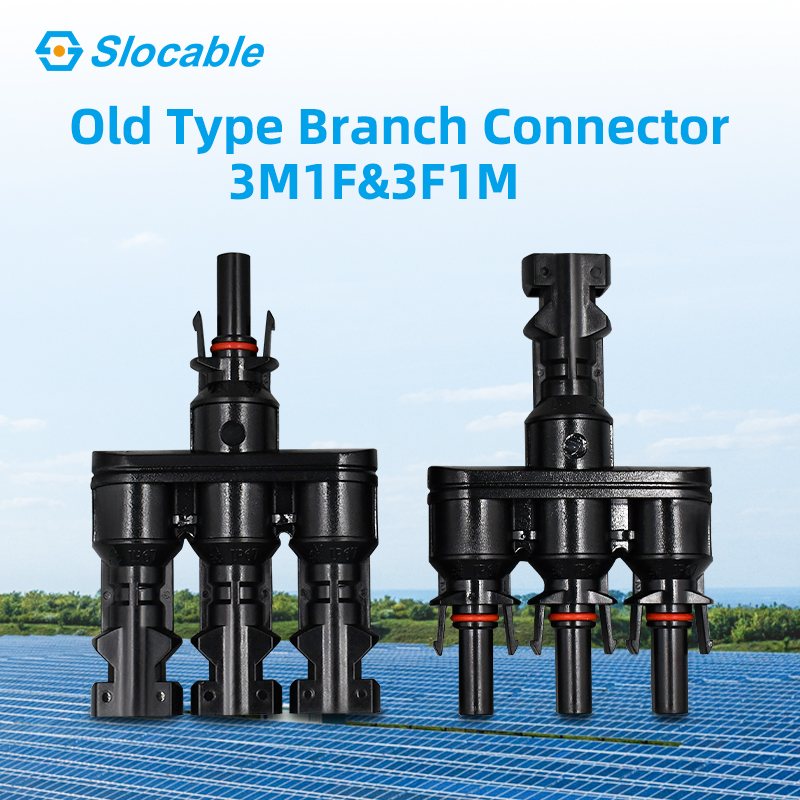

| BC50 (3 a 1) | 3 | IP67 | < 0,5 mΩ | PPO |
Fuente: páginas oficiales de Slocable. La composición del par es la indicada por el distribuidor.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Tensión nominal | 1500 V DC |
| Corriente nominal | 50 A |
| Tensión de ensayo | 8 kV (TÜV, 50 Hz, 1 min) |
| Diámetro del pin | 4 mm |
| Temperatura ambiente | -40 °C a +85 °C |
| Clase de llama | UL94-V0 |
| Clase de seguridad | II |
Fuente: páginas oficiales de Slocable (BC40 y BC50).
Compatibilidad y accesorios
- Compatible con conectores tipo MC4.
- Solo se pueden paralelar strings iguales (misma cantidad y modelo de paneles).
- Verificá que la corriente total de los strings en paralelo no supere la entrada del inversor o regulador ni los 50 A del conector.
Ventajas y limitaciones
- A favor: Evita una caja combinadora en sistemas chicos.
- A favor: Par completo para positivo y negativo.
- A tener en cuenta: Al paralelar strings sin fusibles, cada string queda sin protección individual: con 3 o más strings en paralelo conviene usar fusibles de string.
¿Estás armando tu instalación? En ARSOLAR te ayudamos a elegir los equipos, las protecciones y los materiales, y a dimensionar el sistema según tu consumo.
Trabajamos especialmente con paneles Jinko Solar e inversores DEYE, de los que somos distribuidores. Usá el botón de WhatsApp para consultar stock y plazo, o sumá el producto a tu presupuesto.
Preguntas frecuentes
¿Cuándo hace falta fusible al paralelar strings?
Con 3 o más strings en paralelo, la corriente inversa de un string en falla puede superar lo que soporta un panel: ahí se recomiendan fusibles por string. Consultanos tu caso.
¿Tienen stock?
La disponibilidad cambia según el proveedor: escribinos por WhatsApp y te confirmamos stock y plazo de entrega.
