Descripción

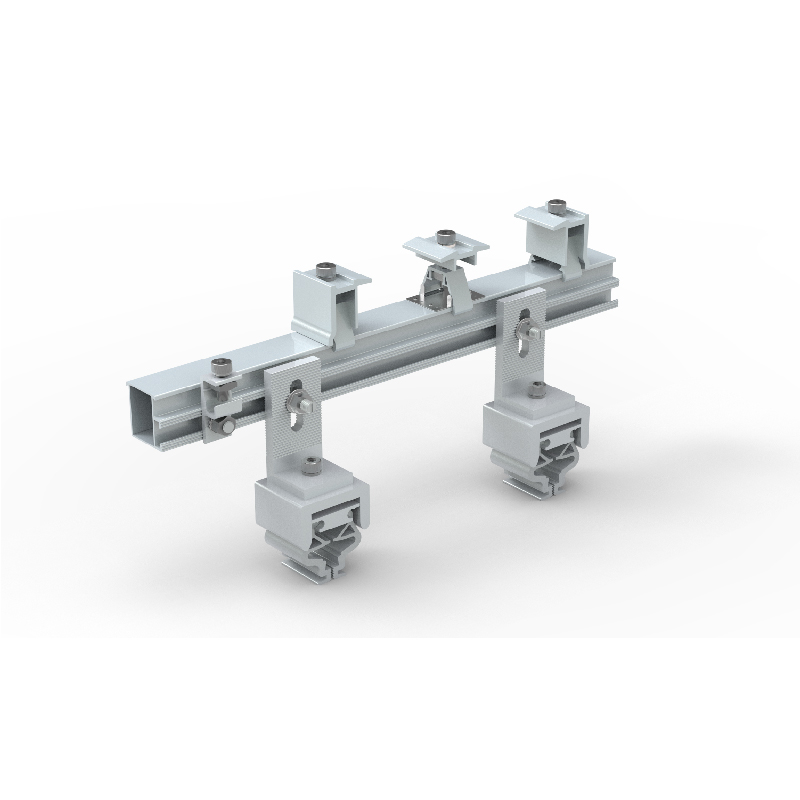

La estructura Chiko para techo engrafado (costura U45) se sujeta a la costura elevada de la chapa con la pieza #387, sin perforar el techo. El kit es para 18 paneles en montaje coplanar e incluye 9 perfiles de 4,8 m y las piezas de agarre.
Datos clave
| Material | Aluminio 6005-T5, bulonería de acero inoxidable |
| Techo | Engrafado (costura U45) |
| Pieza de agarre | Chiko #387 (CK-FTS-387) |
| Paneles por kit | 18 |
| Perfiles | 9 de 4,8 m |
| Perforación del techo | No |
¿Para qué instalaciones sirve?
- Naves industriales, comercios y viviendas con techo engrafado.
- Techos donde no se quiere perforar la chapa por garantía o estanqueidad.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Material (serie) | Aluminio 6005-T5; bulonería SUS304/316 |
| Fijación (serie) | Se sujeta sólo a la costura elevada, sin dañar la chapa; un único bulón superior; preensamblado |
| Costuras (serie) | Costura horizontal, vertical y redonda (según modelo de la serie CK-FTS-374/375/376/387/388) |
| Orientación de los paneles (serie) | Vertical u horizontal |
| Paneles por kit | 18 |
| Perfiles por kit | 9 de 4,8 m |
Fuentes: página oficial de la serie en chikosolar.com (datos marcados «serie») y descripción del kit del distribuidor (medidas, peso y piezas). Chiko no publica medidas ni carga admisible de la pieza #387.
Compatibilidad y accesorios
- Antes de comprar conviene verificar la costura del techo con una pieza #387: consultanos.
- Las abrazaderas (intermedias y finales) no vienen incluidas y se compran aparte según el espesor del marco del panel: consultanos. Usa las abrazaderas V2 de Chiko.
Ventajas y limitaciones
- A favor: No perfora el techo: mantiene la estanqueidad y la garantía de la cubierta.
- A favor: Kit grande para 18 paneles.
- A tener en cuenta: Solo sirve para techos engrafados con costura compatible.
- A tener en cuenta: Chiko no publica la carga de viento de esta pieza.
- A tener en cuenta: Las abrazaderas (intermedias y finales) no vienen incluidas y se compran aparte según el espesor del marco del panel: consultanos.
¿Estás armando tu instalación? En ARSOLAR te ayudamos a elegir la estructura, los paneles y el inversor, y a calcular cuántos paneles necesitás según tu consumo y el espacio disponible.
Trabajamos especialmente con paneles Jinko Solar e inversores DEYE, de los que somos distribuidores. Usá el botón de WhatsApp para consultar stock y plazo, o sumá el producto a tu presupuesto.
Preguntas frecuentes
¿Cómo sé si mi techo es compatible?
Tiene que ser engrafado con costura U45. Mandanos fotos de la costura por WhatsApp y te confirmamos.
¿Tienen stock?
La disponibilidad cambia según el proveedor: escribinos por WhatsApp y te confirmamos stock y plazo de entrega.
