Descripción

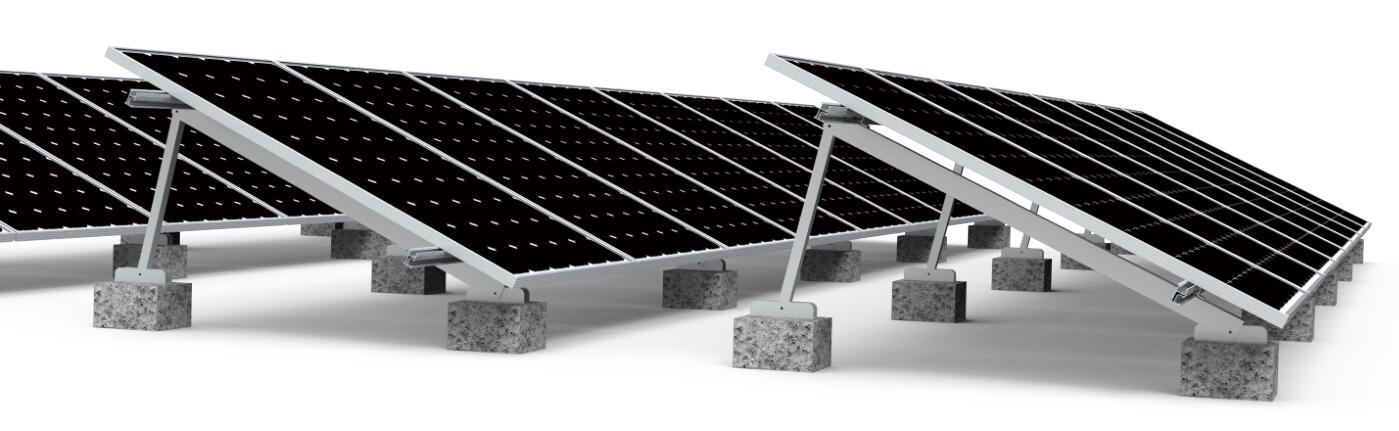

La estructura triangular de aluminio Chiko es un kit para montar 4 paneles solares inclinados sobre suelo o techo plano, con ángulo regulable entre 15° y 30°. Trae 4 triángulos de 1870 × 960 mm y los perfiles; se apoya sobre bloques de hormigón (no incluidos). Está en dos versiones que se diferencian en los perfiles y en las abrazaderas que usan.
Datos clave
| Material | Aluminio extruido |
| Paneles por kit | 4 |
| Ángulo | Regulable de 15° a 30° |
| Triángulos | 4 de 1870 × 960 mm |
| Perfiles | V2: 2 de 4,8 m · V3: 2 de 4,8 m o 4 de 2,4 m |
| Peso del kit | Aprox. 16 kg |
| Fundación | Bloques de hormigón (no incluidos) |
| Viento (serie) | Hasta 42 m/s |
| Garantía (serie) | 10 años |
¿Para qué instalaciones sirve?
- Techos planos de losa o membrana, donde hay que darle inclinación a los paneles.
- Instalaciones en el suelo sobre bloques de hormigón.
- Sistemas residenciales y comerciales de 4 paneles por kit, ampliables combinando kits.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Material (serie) | Aluminio extruido (Chiko Alu Triangle System) |
| Ángulos publicados por Chiko | 15-20°, 20-25°, 30-40° o a pedido |
| Carga de viento (serie) | hasta 42 m/s |
| Carga de nieve (serie) | 1,4 kN/m² |
| Lugar de instalación (serie) | Techo plano y suelo |
| Paneles admitidos (serie) | Con marco o sin marco; módulos de 60 y 72 celdas; orientación vertical (portrait) |
| Norma de cálculo (serie) | AS 1170 |
| Garantía (serie) | 10 años |
| Triángulos por kit | 4 de 1870 × 960 mm |
| Recomendación | 4 triángulos para paneles de más de 2 m de alto; 3 para paneles de menos de 2 m |
| Peso del kit | Aprox. 16 kg |
Fuentes: página oficial de la serie en chikosolar.com (datos marcados «serie») y descripción del kit del distribuidor (medidas, peso y piezas).
Compatibilidad y accesorios
- Las abrazaderas (intermedias y finales) no vienen incluidas y se compran aparte según el espesor del marco del panel: consultanos.
- La V3 usa las abrazaderas V2 de Chiko (intermedia con clip de puesta a tierra y final).
- Combinala con paneles solares y un inversor DEYE.
Ventajas y limitaciones
- A favor: Aluminio: liviano, no se oxida y es fácil de transportar a la obra.
- A favor: Ángulo regulable para aprovechar mejor el sol según la latitud.
- A tener en cuenta: Chiko publica para esta serie rangos de 15-20°, 20-25° y 30-40°; el rango 15-30° es el que informa el distribuidor para este kit.
- A tener en cuenta: Las abrazaderas (intermedias y finales) no vienen incluidas y se compran aparte según el espesor del marco del panel: consultanos.
¿Estás armando tu instalación? En ARSOLAR te ayudamos a elegir la estructura, los paneles y el inversor, y a calcular cuántos paneles necesitás según tu consumo y el espacio disponible.
Trabajamos especialmente con paneles Jinko Solar e inversores DEYE, de los que somos distribuidores. Usá el botón de WhatsApp para consultar stock y plazo, o sumá el producto a tu presupuesto.
Preguntas frecuentes
¿Qué diferencia hay entre la V2 y la V3?
La V3 puede venir con 4 perfiles de 2,4 m (más fáciles de transportar) y usa las abrazaderas V2. Las dos son para 4 paneles con 4 triángulos.
¿Necesito 4 triángulos o alcanza con 3?
Para paneles de más de 2 m de alto se usan 4 triángulos; para paneles de menos de 2 m alcanzan 3.
¿Tienen stock?
La disponibilidad cambia según el proveedor: escribinos por WhatsApp y te confirmamos stock y plazo de entrega.
