Descripción

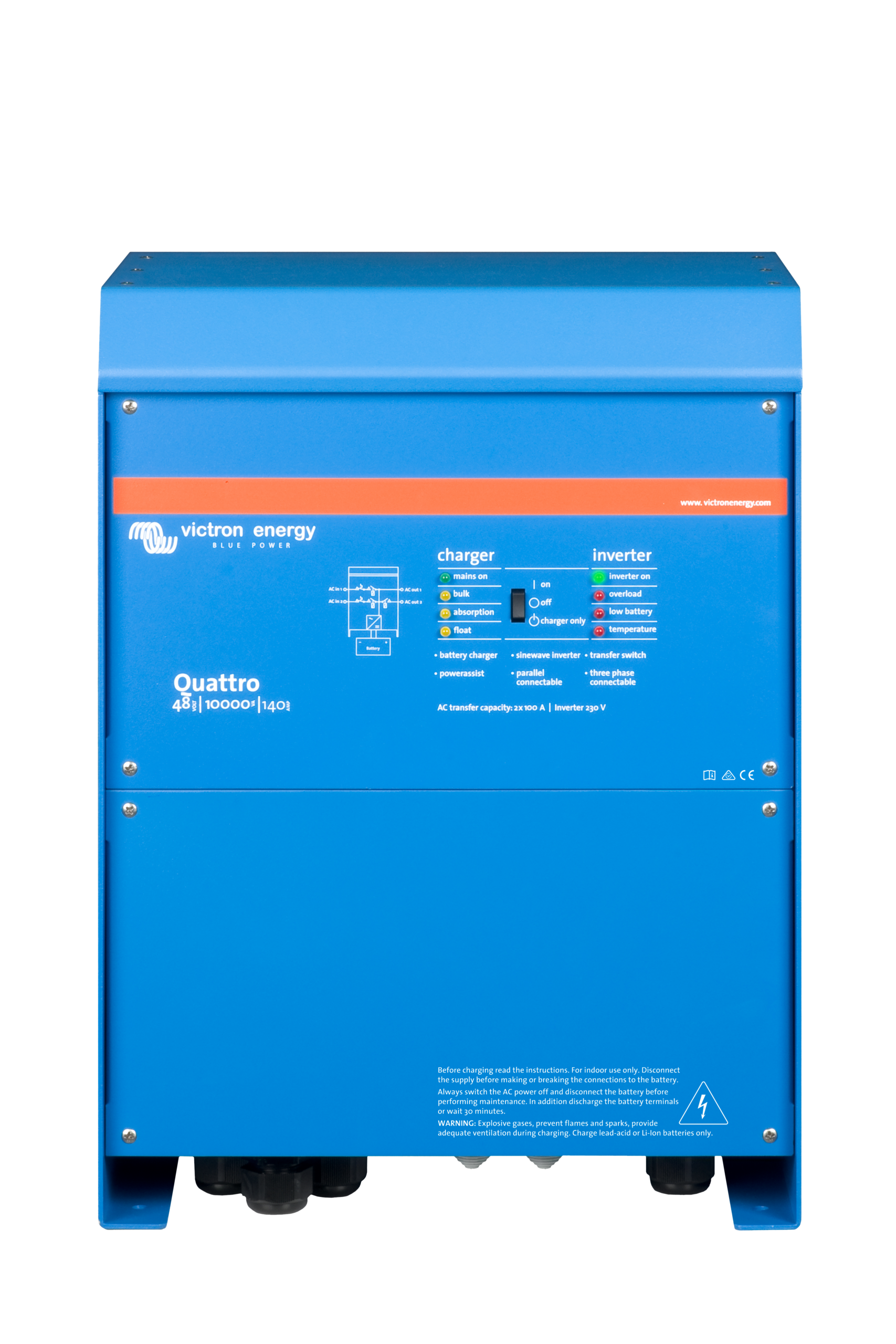

El inversor cargador Victron Quattro 48/10000/140-100/100 combina en un solo equipo un inversor de onda senoidal pura de 10 kVA (8.000 W continuos a 25 °C) y un cargador de baterías de 48 V de 140 A. Sirve para sistemas aislados de la red, respaldo ante cortes con conmutación en menos de 20 ms y sistemas de almacenamiento conectados a la red (ESS), con dos entradas de CA para combinar red y grupo electrógeno.
Datos clave
| Marca | VICTRON ENERGY |
| Modelo exacto | Quattro 48/10000/140-100/100 230 V |
| Potencia continua | 10 kVA / 8.000 W a 25 °C |
| Potencia pico | 20.000 W |
| Tensión de batería | 48 V |
| Cargador | 140 A (hasta 25 °C ambiente) |
| Entradas / salidas de CA | 2 / 2 |
| Paralelo y trifásico | Sí, por VE.Bus |
| Garantía | 5 años (garantía estándar de Victron Energy) |
¿Para qué instalaciones sirve?
- Casas de campo, puestos y establecimientos rurales sin red, con baterías y paneles solares.
- Respaldo para viviendas, comercios y oficinas con cortes de luz frecuentes (función UPS).
- Sistemas de almacenamiento conectados a la red (ESS) para aumentar el autoconsumo solar.
- Instalaciones con red y grupo electrógeno: las dos entradas de CA eligen la fuente automáticamente.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Tensión nominal de batería | 48 V |
| Rango de tensión de batería (CC) | 38 – 60 V |
| PowerControl / PowerAssist | Sí |
| Conmutador de transferencia integrado | Sí |
| Entradas CA | 2 (con conmutador de transferencia integrado: red/generador o dos generadores) |
| Rango de tensión de entrada CA | 187 – 250 VCA, 50/60 Hz, cos φ > 0,8 |
| Corriente máxima por entrada de CA | 2 × 100 A |
| Salidas CA | 2 (principal no-break y auxiliar activa sólo con CA en una entrada) |
| Tensión de salida | 230 VCA ± 2 % |
| Frecuencia de salida | 50 Hz ± 0,1 % (ajustable a 60 Hz) |
| Tiempo de transferencia | < 20 ms |
| Potencia continua a 25 °C | 10.000 VA / 8.000 W |
| Potencia continua a 40 °C | 6.500 W |
| Potencia continua a 65 °C | 4.500 W |
| Potencia de pico | 20.000 W |
| Eficiencia máx. | 96 % |
| Consumo en vacío | 60 W |
| Consumo en vacío (modo AES) | 40 W |
| Consumo en vacío (modo búsqueda) | 15 W |
| Tensión de absorción | 57,6 V |
| Tensión de flotación | 55,2 V |
| Tensión de almacenamiento | 52,8 V |
| Corriente de carga máx. | 140 A (hasta 25 °C ambiente) |
| Sensor de temperatura de batería | No incluido en modelos de 48 V (código ASS000001000) |
| Salida auxiliar | 50 A (se desconecta si no hay CA externa) |
| Relés programables | 3; 230 VCA/4 A; CC 4 A hasta 35 VCC, 1 A hasta 60 VCC |
| Protecciones | Cortocircuito de salida, sobrecarga, tensión de batería alta, tensión de batería baja, temperatura alta, 230 VCA en salida del inversor, rizado de tensión de entrada alto |
| Puerto VE.Bus | Sí: funcionamiento en paralelo y trifásico, monitoreo remoto e integración del sistema |
| Puertos de comunicación de uso general | 2 |
| On/off remoto | Sí |
| Paralelo y trifásico | Sí, vía VE.Bus: 3 unidades para trifásico; hasta 4 grupos de 3 unidades en paralelo (ejemplo del fabricante con 15 kVA) |
| ESS e inyección a la red | Sí: certificado para ESS con dispositivo anti-isla Ziehl UFR1001E y dos contactores en serie; software de detección de pérdida de red |
| Bluetooth | Opcional, mediante mochila VE.Bus Smart dongle + app VictronConnect |
| Monitoreo remoto | Cerbo GX u otro dispositivo GX, portal VRM |
| Temperatura de funcionamiento | -20 a +60 °C |
| Humedad máxima | 95 % sin condensación |
| Altitud máxima | 2000 m |
| Carcasa | Aluminio, azul RAL 5012 |
| Grado de protección | IP20 (grado de contaminación 2, OVC III) |
| Conexión de batería | Cuatro pernos M8 (2 positivos, 2 negativos) |
| Conexión CA | Bornes a tornillo 13 mm² (6 AWG) / pernos M6 |
| Peso | 51 kg |
| Dimensiones (alto × ancho × prof.) | 470 × 350 × 280 mm |
| Normas de seguridad | EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1 |
| Normas EMC | EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3 |
Fuente: hoja de datos oficial de Victron Energy (versión en español) y página del producto. Valores del fabricante.
Compatibilidad y accesorios
- Paneles solares: con reguladores de carga MPPT SmartSolar o MPPT RS (acople en CC) o con un inversor on grid en la salida (acople en CA).
- Monitoreo y control: dispositivo GX (Cerbo GX MK2, Ekrano GX) y portal VRM; Bluetooth con el VE.Bus Smart dongle.
- Baterías de 48 V de plomo o litio; con litio, ver baterías Pylontech compatibles con Victron.
- Sensor de temperatura de batería ASS000001000 (no incluido en los modelos de 48 V).
Ventajas y limitaciones
- A favor: Onda senoidal pura y transferencia en menos de 20 ms: funciona como UPS.
- A favor: PowerAssist: suma la potencia de la batería a la de la red o el generador en los picos de consumo.
- A favor: Escalable: varias unidades en paralelo o en sistemas trifásicos.
- A favor: Ecosistema Victron muy completo: monitoreo remoto VRM, reguladores, baterías y accesorios.
- A tener en cuenta: No incluye regulador solar MPPT: los paneles requieren un regulador o un inversor on grid aparte.
- A tener en cuenta: Grado de protección IP20: se instala en interior, en un lugar seco y ventilado.
- A tener en cuenta: La configuración avanzada (ESS, litio, paralelo) requiere interfaz MK3-USB o dispositivo GX y un instalador con experiencia en Victron.
¿Estás evaluando este equipo? En ARSOLAR te asesoramos para encontrar la solución solar más adecuada para tu instalación. Consultanos también por nuestras tecnologías recomendadas y proyectos llave en mano.
Trabajamos especialmente con tecnología DEYE, de la que somos distribuidores. Usá el botón de WhatsApp para consultar stock y plazo, o sumá el equipo a tu presupuesto.
Preguntas frecuentes
¿Tiene regulador solar incorporado?
No. El MultiPlus-II y el Quattro son inversores cargadores: convierten la energía de la batería en 230 V y cargan la batería desde la red o un grupo electrógeno. Para sumar paneles solares se agrega un regulador de carga MPPT Victron (acople en CC) o un inversor on grid en la salida (acople en CA). Te ayudamos a dimensionarlo.
¿Funciona como respaldo cuando se corta la luz?
Sí. Con red o generador presentes, el equipo deja pasar la energía y mantiene la batería cargada; si la red se corta, transfiere la carga a la batería en menos de 20 ms, por lo que computadoras y equipos sensibles siguen funcionando.
¿Qué baterías puedo usar?
Plomo-ácido o litio de 48 V. Con baterías de litio con BMS (por ejemplo, baterías Pylontech) se recomienda un dispositivo GX como el Cerbo GX MK2 para que el inversor reciba los límites de carga del BMS. Consultá la lista de compatibilidad oficial de Victron antes de elegir la batería.
¿Tienen stock?
La disponibilidad cambia según el proveedor: escribinos por WhatsApp y te confirmamos stock y plazo de entrega.
