Descripción

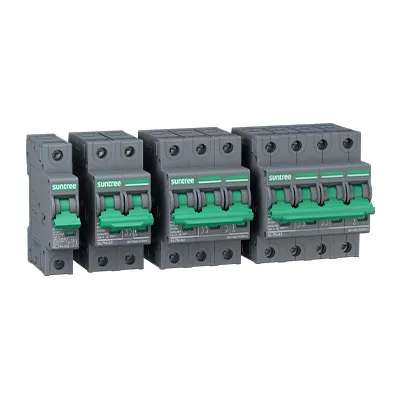

El interruptor termomagnético de corriente continua Suntree SL7N-63 corta y protege los strings de paneles y los circuitos de baterías. En 2 polos para 550 V DC (20, 40 o 63 A) y en 4 polos para 1000 V DC (40 A). Poder de corte de 6 kA.
Datos clave
| Norma | IEC 60947-2 |
| Versiones | 2P 550 V DC: 20, 40 o 63 A · 4P 1000 V DC: 40 A |
| Poder de corte | 6 kA |
| Tensión de aislamiento | 1250 V |
| Grado de protección | IP40 (bornes IP20) |
| Montaje | Riel DIN |
¿Para qué instalaciones sirve?
- Seccionamiento y protección de strings de paneles en sistemas off grid y on grid.
- Protección entre regulador o inversor y banco de baterías (2P 550 V).
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Tensión de impulso | 6 kV |
| Curva | B o C (la ficha no indica cuál corresponde a cada código) |
| Vida mecánica | 8500 maniobras |
| Temperatura de operación | -30 °C a +70 °C |
| Categoría de sobretensión | III |
| Peso | 0,12 kg por polo |
| Accesorios | OF, SD, MX, MN, MX+OF |
Fuente: página oficial de Suntree (chinasuntree.com). En la versión 4P los polos se conectan en serie para llegar a 1000 V DC, según el esquema del fabricante.
Compatibilidad y accesorios
- Respetá la polaridad y el esquema de conexión del fabricante: en CC la conexión de los polos define la tensión que soporta.
- Ver más protecciones de corriente continua.
Ventajas y limitaciones
- A favor: Interruptor específico de CC: corta el arco de continua de forma segura.
- A tener en cuenta: El distribuidor lo llama SL7-63; el modelo oficial es SL7N-63.
¿Estás armando tu instalación? En ARSOLAR te ayudamos a elegir los equipos, las protecciones y los materiales, y a dimensionar el sistema según tu consumo.
Trabajamos especialmente con paneles Jinko Solar e inversores DEYE, de los que somos distribuidores. Usá el botón de WhatsApp para consultar stock y plazo, o sumá el producto a tu presupuesto.
Preguntas frecuentes
¿Puedo usar un termomagnético de alterna en continua?
No: el arco de corriente continua no se apaga solo como en alterna. Hay que usar interruptores certificados para CC como este.
¿Tienen stock?
La disponibilidad cambia según el proveedor: escribinos por WhatsApp y te confirmamos stock y plazo de entrega.
