Descripción

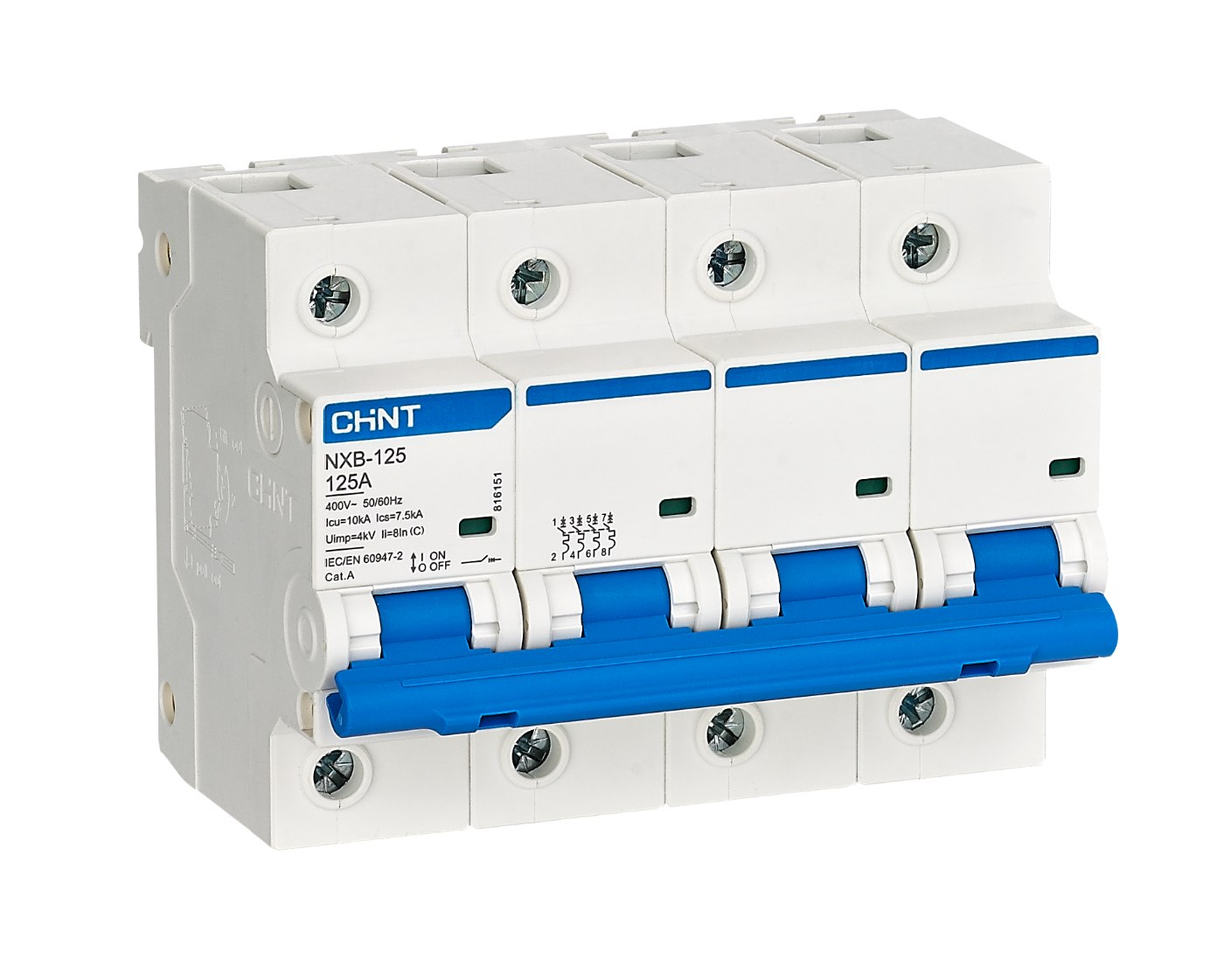

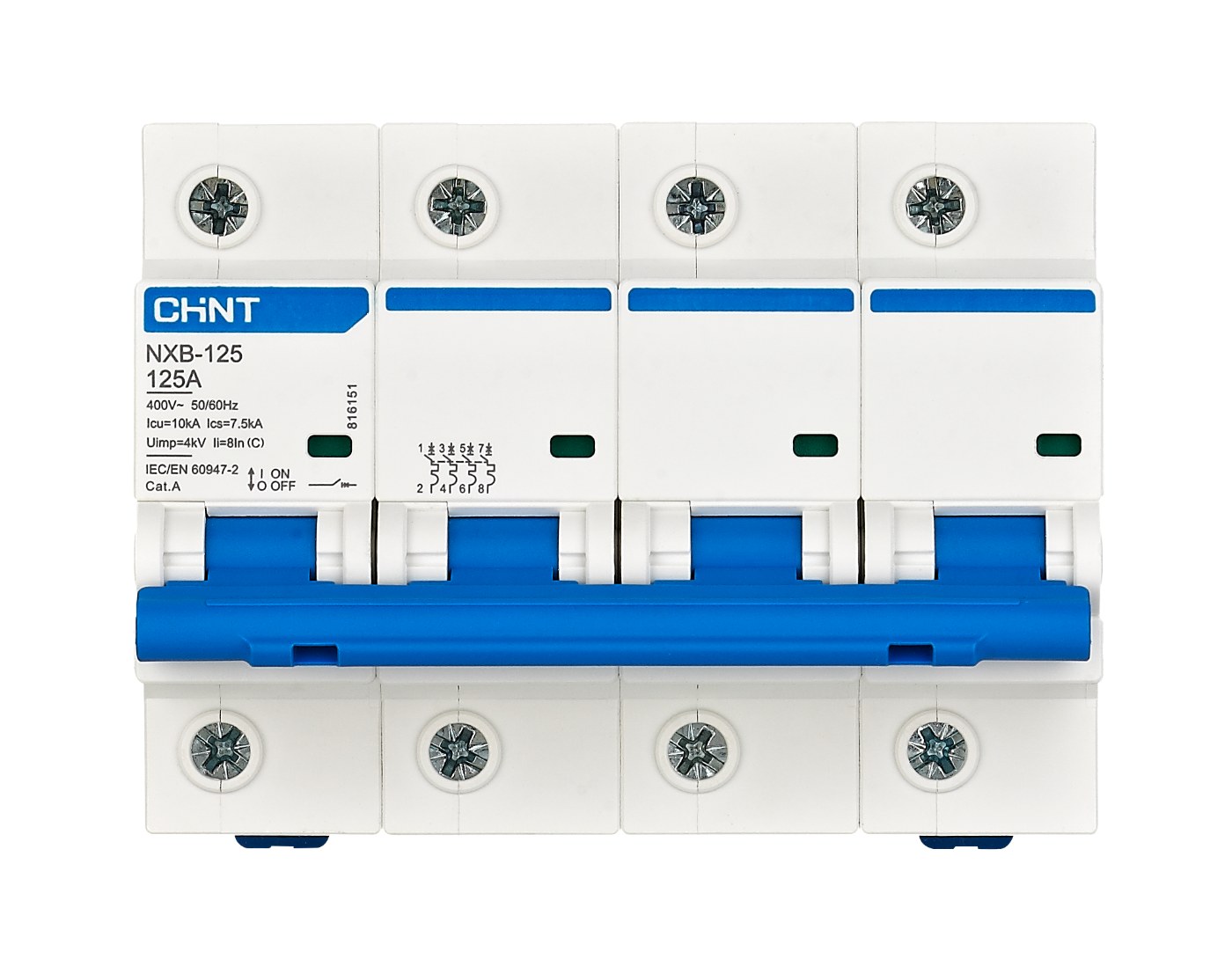

El interruptor termomagnético CHINT NXB-125 de 4 polos protege alimentadores y tableros trifásicos de 80 a 125 A. Curva C, certificado según IEC/EN 60947-2 con poder de corte último de 10 kA (servicio 7,5 kA), en formato riel DIN.
Datos clave
| Norma | IEC/EN 60947-2 |
| Polos | 4P |
| Corriente | 80, 100 o 125 A |
| Curva | C (disparo instantáneo 8 In) |
| Poder de corte | Icu 10 kA / Ics 7,5 kA |
| Tensión | AC 400/415 V |
| Montaje | Riel DIN |
¿Para qué instalaciones sirve?
- Protección general de tableros trifásicos con inversores de 50 a 80 kW.
- Alimentadores de comercios e industrias.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Tensión de impulso | 4 kV |
| Frecuencia | 50/60 Hz |
| Vida mecánica | 20.000 ciclos |
| Grado de protección | IP20 montaje directo; IP40 dentro de tablero |
| Temperatura de operación | -35 °C a +70 °C |
| Sección de conductor | 16 a 50 mm² |
| Par de apriete | 3,5 N·m (máx. 4 N·m) |
| Ancho | 108 mm (27 mm por polo) |
| Peso | 0,16 kg por polo |
| Certificaciones | CE, CB, TÜV, SEMKO, SAA, EAC, UKCA, RoHS, REACH |
| Vida eléctrica | 6.000 ciclos (80 y 100 A) / 4.000 ciclos (125 A) |
Fuente: catálogo y página oficial de CHINT (chintglobal.com).
Compatibilidad y accesorios
- Ver más protecciones de corriente alterna.
- Conexión solo con conductor de cobre de 16 a 50 mm².
Ventajas y limitaciones
- A favor: Formato DIN compacto para corrientes de hasta 125 A.
- A tener en cuenta: El distribuidor indica «Icn 10 kA»: según la norma de este equipo son 10 kA de Icu.
¿Estás armando tu instalación? En ARSOLAR te ayudamos a elegir los equipos, las protecciones y los materiales, y a dimensionar el sistema según tu consumo.
Trabajamos especialmente con paneles Jinko Solar e inversores DEYE, de los que somos distribuidores. Usá el botón de WhatsApp para consultar stock y plazo, o sumá el producto a tu presupuesto.
Preguntas frecuentes
¿Qué diferencia hay con una caja moldeada?
El NXB-125 es más compacto y va en riel DIN; las cajas moldeadas permiten corrientes mayores y, en algunos modelos, regulación.
¿Tienen stock?
La disponibilidad cambia según el proveedor: escribinos por WhatsApp y te confirmamos stock y plazo de entrega.
