Descripción

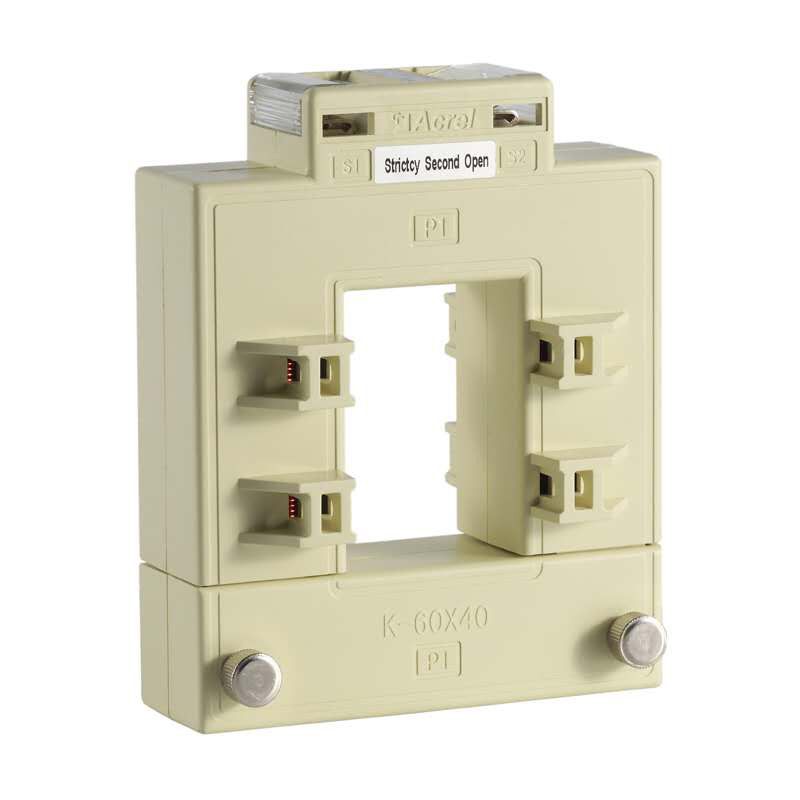

Los transformadores de corriente de núcleo abierto Acrel AKH-0.66/K se abren y se colocan alrededor del cable o la barra sin desconectar la instalación. Entregan 5 A en el secundario para medidores de energía, analizadores de red y sistemas de control de inyección cero en instalaciones solares grandes.
Datos clave
| Secundario | 5 A |
| Relaciones | 600/5, 1000/5 y 3000/5 A |
| Tensión de trabajo | AC 0,66 kV |
| Frecuencia | 50-60 Hz |
| Normas | IEC/EN 61869-1 y 61869-2 |
| Instalación | Núcleo abierto, sin cortar el cable |
¿Para qué instalaciones sirve?
- Medición de consumo e inyección en tableros generales de comercios e industrias.
- Control de inyección cero y medición de inversores de gran potencia.
Modelos y medidas
| Modelo | Relación | Ventana | Medidas (ancho × alto × prof.) |
|---|---|---|---|
| AKH-0.66/K K-60*40 600/5 | 600/5 A | 60×40 mm (barra/cable) | 114 mm × 140 mm × 36 mm |
| AKH-0.66/K K-120*80 1000/5 | 1000/5 A | 120×80 mm (barra/cable) | 144 mm × 200 mm × 36 mm |
| AKH-0.66/K K-200*80 3000/5 | 3000/5 A | 200×80 mm (barra/cable) | 184 mm × 294 mm × 52 mm |
Fuente: tabla oficial de Acrel. Clase 0,5 y 2,5 VA confirmados por Acrel para el 600/5; para los otros modelos, clase 0,5 según el distribuidor.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Clases de precisión de la serie | 1,0 / 0,5 / 0,2 |
| Temperatura ambiente | -30 °C a 70 °C |
| Altitud máx. | ≤3000 m |
| Tensión de ensayo | 3000 V / 1 min, 50 Hz |
| Clase térmica | E |
| Certificaciones | CE, CE-LVD, RoHS (informe RoHS específico serie K de ventana rectangular), REACH |
Fuente: páginas oficiales de Acrel (acrel.cn y acrel-power.com).
Compatibilidad y accesorios
- Se usan con medidores o analizadores con entrada de 5 A.
- El secundario de un TI nunca debe quedar abierto con corriente en el primario: siempre conectado al medidor o en cortocircuito.
Ventajas y limitaciones
- A favor: Se instala sin cortar la energía.
- A favor: Ventanas grandes para barras y cables gruesos.
- A tener en cuenta: Por pedido.
- A tener en cuenta: Necesita un medidor con entrada de 5 A: no sirve para medidores con entrada directa de mA.
¿Estás armando tu instalación? En ARSOLAR te ayudamos a elegir los equipos, las protecciones y los materiales, y a dimensionar el sistema según tu consumo.
Trabajamos especialmente con paneles Jinko Solar e inversores DEYE, de los que somos distribuidores. Usá el botón de WhatsApp para consultar stock y plazo, o sumá el producto a tu presupuesto.
Preguntas frecuentes
¿Qué relación elijo?
La relación tiene que cubrir la corriente máxima del cable a medir. Por ejemplo, para un tablero general de 800 A conviene 1000/5.
¿Tienen stock?
La disponibilidad cambia según el proveedor: escribinos por WhatsApp y te confirmamos stock y plazo de entrega.
