Descripción

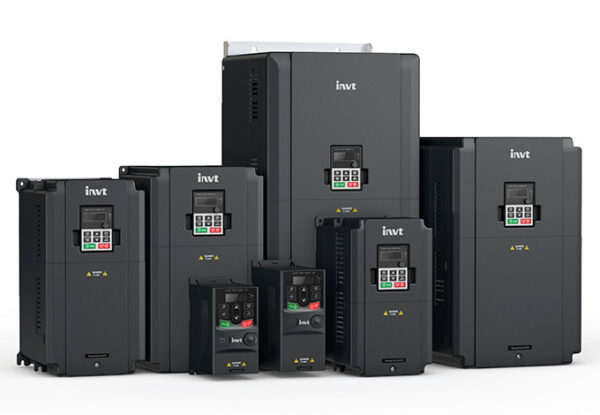

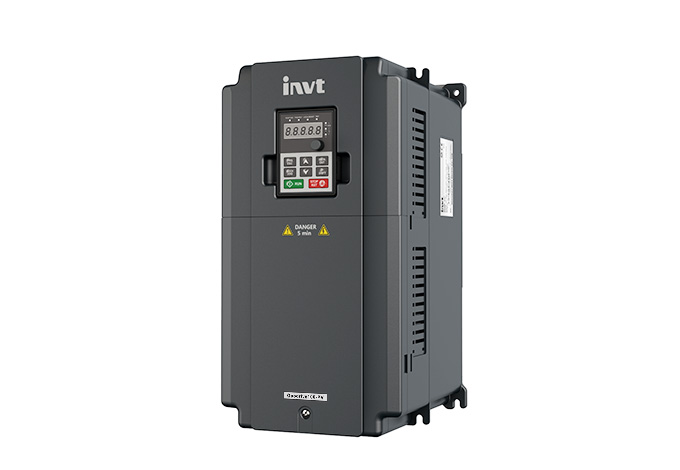

El variador de bombeo solar INVT GD100-PV alimenta bombas trifásicas de 380 V directamente con paneles solares, sin baterías. Con el seguimiento MPPT saca el máximo de los paneles a lo largo del día y protege la bomba contra marcha en seco, sobrecarga y sobretensiones. Va de 4 kW a 110 kW, para riego, ganadería y abastecimiento de agua.
Datos clave
| Potencias | 4 a 110 kW |
| Salida | Trifásica 380 V para bombas con motor asíncrono |
| Entrada DC | 300 a 750 V recomendado, 900 V máx. |
| Entrada AC | 3F 380 V (red o grupo electrógeno) |
| Seguimiento | MPPT, eficiencia 99 % |
| Protección | IP20 (va dentro de un tablero) |
| Comunicación | RS485; GPRS/4G/WiFi opcional |
¿Para qué instalaciones sirve?
- Riego por pivote, goteo o inundación con bombas trifásicas.
- Bombeo para ganadería y abastecimiento de agua en campos sin red o con red cara.
Modelos disponibles
| Modelo | Potencia | Corriente de salida | Corriente DC máx. | Rango DC recomendado | Tensión MPP | Arreglo FV recomendado |
|---|---|---|---|---|---|---|
| GD100-004G-4-PV | 4 kW | 9,5 A | 15 A | 300 ~ 750 V | 550 V | 15×1 (módulo 550 W, Voc 45±1 V) / 13×1 (módulo 630 W, Voc 52±1 V) |
| GD100-5R5G-4-PV | 5,5 kW | 14 A | 30 A | 300 ~ 750 V | 550 V | 15×1 (módulo 550 W, Voc 45±1 V) / 13×1 (módulo 630 W, Voc 52±1 V) |
| GD100-7R5G-4-PV | 7,5 kW | 18,5 A | 30 A | 300 ~ 750 V | 550 V | 16×1 (módulo 550 W, Voc 45±1 V) / 15×1 (módulo 630 W, Voc 52±1 V) |
| GD100-011G-4-PV | 11 kW | 25 A | 30 A | 300 ~ 750 V | 550 V | 15×2 (módulo 550 W, Voc 45±1 V) / 14×2 (módulo 630 W, Voc 52±1 V) |
| GD100-015G-4-PV | 15 kW | 32 A | 45 A | 300 ~ 750 V | 550 V | 16×2 (módulo 550 W, Voc 45±1 V) / 15×2 (módulo 630 W, Voc 52±1 V) |
| GD100-022G-4-PV | 22 kW | 45 A | 45 A | 300 ~ 750 V | 550 V | 15×4 (módulo 550 W, Voc 45±1 V) / 14×4 (módulo 630 W, Voc 52±1 V) |
| GD100-037G-4-PV | 37 kW | 75 A | 90 A | 300 ~ 750 V | 550 V | 15×6 (módulo 550 W, Voc 45±1 V) / 15×5 (módulo 630 W, Voc 52±1 V) |
| GD100-055G-4-PV | 55 kW | 115 A | 120 A | 300 ~ 750 V | 550 V | 15×9 (módulo 550 W, Voc 45±1 V) / 15×8 (módulo 630 W, Voc 52±1 V) |
| GD100-110G-4-PV | 110 kW | 215 A | 255 A | 300 ~ 750 V | 550 V | 15×18 (módulo 550 W, Voc 45±1 V) / 15×16 (módulo 630 W, Voc 52±1 V) |
Fuente: catálogo oficial INVT GD100-PV V4.0 y manual GD100-PV V2.0. Arreglo FV: paneles en serie × filas en paralelo.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Frecuencia de salida | 0 ~ 400 Hz |
| Control | V/F / SVC, motores asíncronos |
| Sobrecarga | 150 % 1 min; 180 % 10 s; 200 % 1 s |
| Entradas y salidas | 2 entradas analógicas, 4 entradas digitales, 2 salidas analógicas, 2 salidas a relé |
| Temperatura de trabajo | -10 °C ~ +50 °C; derating 1 % por °C por encima de 40 °C |
| Protecciones | Marcha en seco de la bomba, sobre/baja tensión, sobrecarga, rayos y sobretensiones, sobretemperatura, falta de fase; fallas FV por inversión de polaridad, sobrecorriente, sobretensión y baja tensión |
| Conmutación FV/red | Solución de conmutación automática FV/red opcional con módulo QH100-PV + contactor |
Fuente: catálogo y manual oficiales INVT GD100-PV.
Compatibilidad y accesorios
- Bombas trifásicas 380 V: ver bombas solares.
- Paneles: paneles solares; estructura: estructuras de suelo.
- Reactor de salida INVT GDL-OCL si el cable a la bomba supera los 50 m.
- Módulo GPRS INVT ICA200-01G para monitoreo remoto.
Ventajas y limitaciones
- A favor: Rango amplio de potencias: desde 4 kW hasta 110 kW.
- A favor: Precio por kW muy competitivo para bombeo grande.
- A tener en cuenta: IP20: necesita un tablero o gabinete protegido.
- A tener en cuenta: Solo salida trifásica 380 V: para bombas de 220 V conviene el SP100 o el BPD.
- A tener en cuenta: La garantía de 2 años la indica el distribuidor; INVT no la publica.
¿Necesitás bombear agua con energía solar? En ARSOLAR te ayudamos a elegir el variador, los paneles y la protección según la bomba que ya tenés o la que vas a instalar.
Trabajamos especialmente con paneles Jinko Solar e inversores DEYE, de los que somos distribuidores. Usá el botón de WhatsApp para consultar stock y plazo, o sumá el producto a tu presupuesto.
Preguntas frecuentes
¿Sirve para la bomba que ya tengo?
Sí, si la bomba tiene motor asíncrono (el común) y la tensión coincide con la salida del variador. El variador debe tener una corriente de salida igual o mayor que la corriente nominal de la bomba. Pasanos la chapa de la bomba por WhatsApp y lo confirmamos.
¿Cuántos paneles necesito?
La tabla muestra el arreglo recomendado por INVT (paneles en serie × filas en paralelo). La tensión de los paneles en serie tiene que quedar dentro del rango recomendado y nunca superar la tensión DC máxima, incluso en invierno.
¿Puedo usarlo con la red además de los paneles?
Los SP100 son híbridos: combinan paneles y red automáticamente. Los GD100-PV aceptan red o grupo electrógeno por la entrada AC; para la conmutación automática se usa el módulo QH100-PV con un contactor.
¿Tienen stock?
La disponibilidad cambia según el proveedor: escribinos por WhatsApp y te confirmamos stock y plazo de entrega.
