Descripción

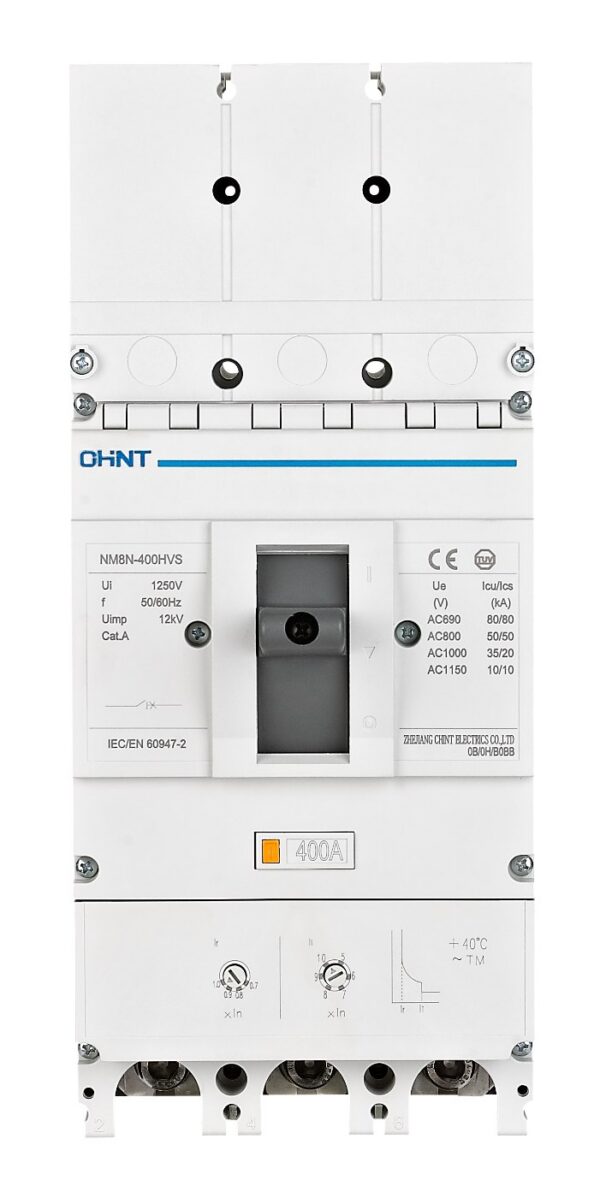

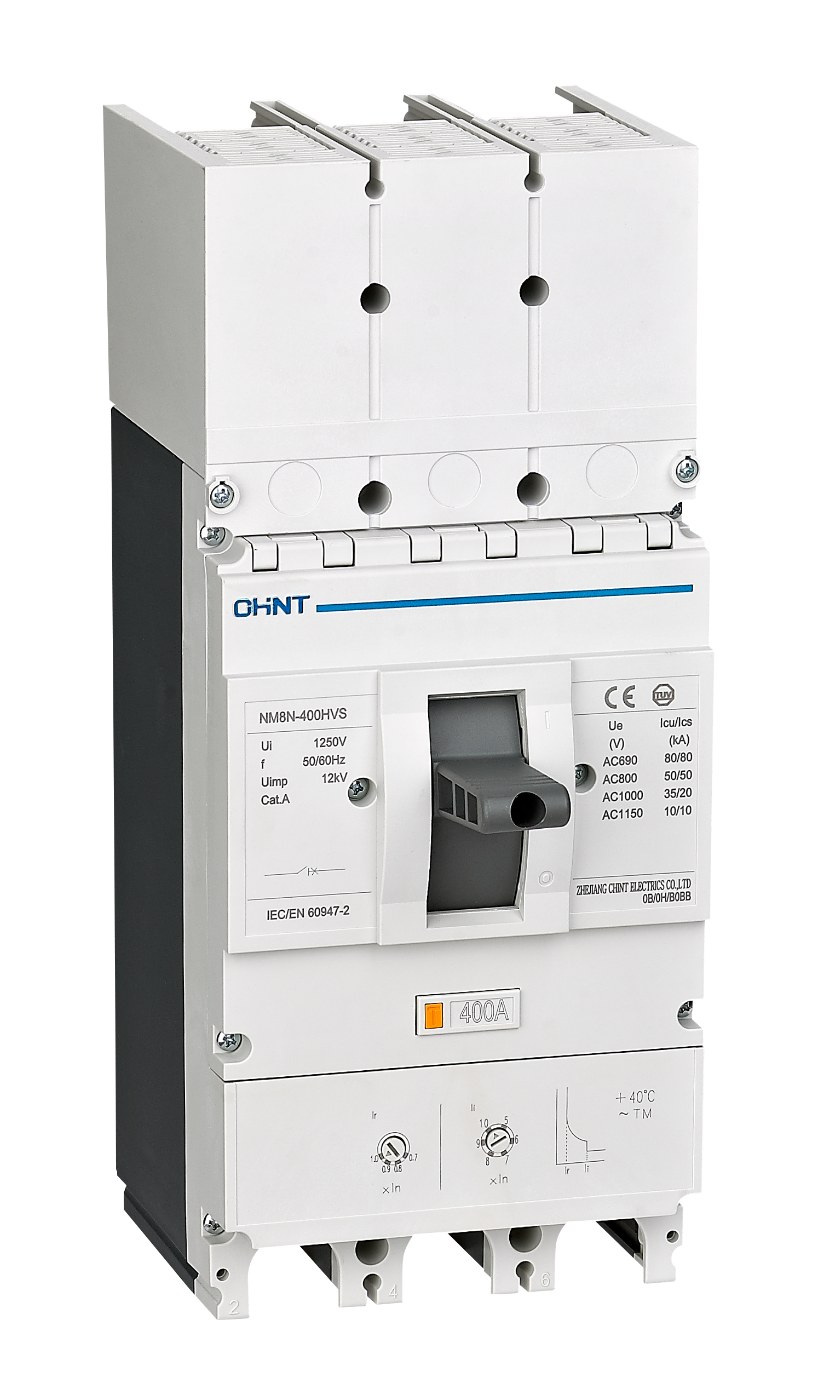

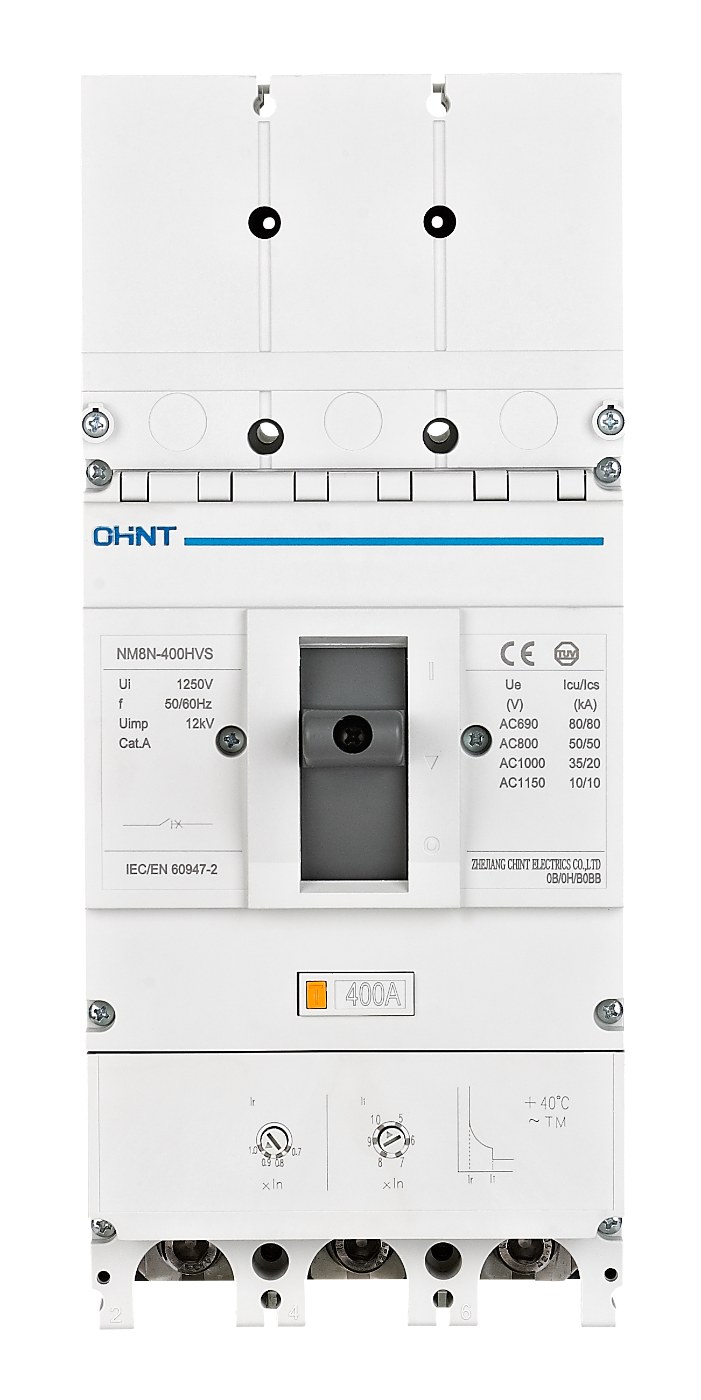

El CHINT NM8N-400HV es un interruptor de caja moldeada de 3 polos y 400 A para alterna de hasta 1150 V, pensado para la salida de inversores de parques solares de alta tensión, como el Huawei SUN2000-330KTL-H1 (800 V). Nivel de corte S: 50 kA a 800 V, con disparador termomagnético regulable.
Datos clave
| Polos | 3P |
| Corriente | 400 A (regulable 0,7 a 1,0 In) |
| Tensión de empleo | AC 690 / 800 / 1000 / 1150 V |
| Poder de corte | Icu = Ics = 50 kA a 800 V |
| Disparador | Termomagnético, instantáneo 5 a 10 In |
| Norma | IEC 60947-2 |
| Certificaciones | CE, CB, TÜV (marcos 400/630HV) |
¿Para qué instalaciones sirve?
- Protección de alterna de inversores de 800 V, como el Huawei SUN2000-330KTL-H1.
- Tableros de parques solares y plantas industriales de media potencia.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Tensión de aislamiento | 1250 V (≤2000 m) |
| Tensión de impulso | 12 kV (≤2000 m) |
| Ajuste de sobrecarga Ir | 0,7 – 0,8 – 0,9 – 1,0 × In |
| Ajuste instantáneo Ii | 5 a 10 × In (precisión ±20 %) |
| Vida mecánica | ≥15.000 ciclos |
| Vida eléctrica | ≥1.500 ciclos |
| Temperatura de operación | -40 °C a +70 °C (media 24 h ≤ +35 °C; derrateo fuera de condiciones normales) |
| Altitud | ≤2000 m sin derrateo (3000 m: 0,96 In; 4000 m: 0,93 In; 5000 m: 0,9 In) |
| Tensión según altitud | Ue 1030 V a 3000 m; 950 V a 4000 m; 850 V a 5000 m |
| Montaje | Vertical u horizontal |
| Conexión | Placas de conexión frontal (accesorio FCP23-M8 para marcos 400/630) |
Fuente: catálogo y página oficial de CHINT (chintglobal.com). La compatibilidad con el Huawei 330KTL-H1 la indica el distribuidor; verificá corriente y tensión con el proyecto.
Compatibilidad y accesorios
- Inversores de string con salida de 800 V AC y corriente de hasta 400 A.
- Se recomienda dimensionarlo junto con el proyecto eléctrico de la planta.
Ventajas y limitaciones
- A favor: Hasta 1150 V de alterna: apto para inversores de alta tensión.
- A favor: Regulación de sobrecarga e instantáneo.
- A tener en cuenta: Equipo para plantas de potencia: no es para instalaciones residenciales.
- A tener en cuenta: Por pedido: consultá la fecha de entrega.
¿Estás armando tu instalación? En ARSOLAR te ayudamos a elegir los equipos, las protecciones y los materiales, y a dimensionar el sistema según tu consumo.
Trabajamos especialmente con paneles Jinko Solar e inversores DEYE, de los que somos distribuidores. Usá el botón de WhatsApp para consultar stock y plazo, o sumá el producto a tu presupuesto.
Preguntas frecuentes
¿Por qué no sirve una caja moldeada común?
Los inversores de parque trabajan a 800 V de alterna y una caja moldeada común está pensada para 400 a 690 V. Este modelo está certificado hasta 1150 V.
¿Tienen stock?
La disponibilidad cambia según el proveedor: escribinos por WhatsApp y te confirmamos stock y plazo de entrega.
