Descripción

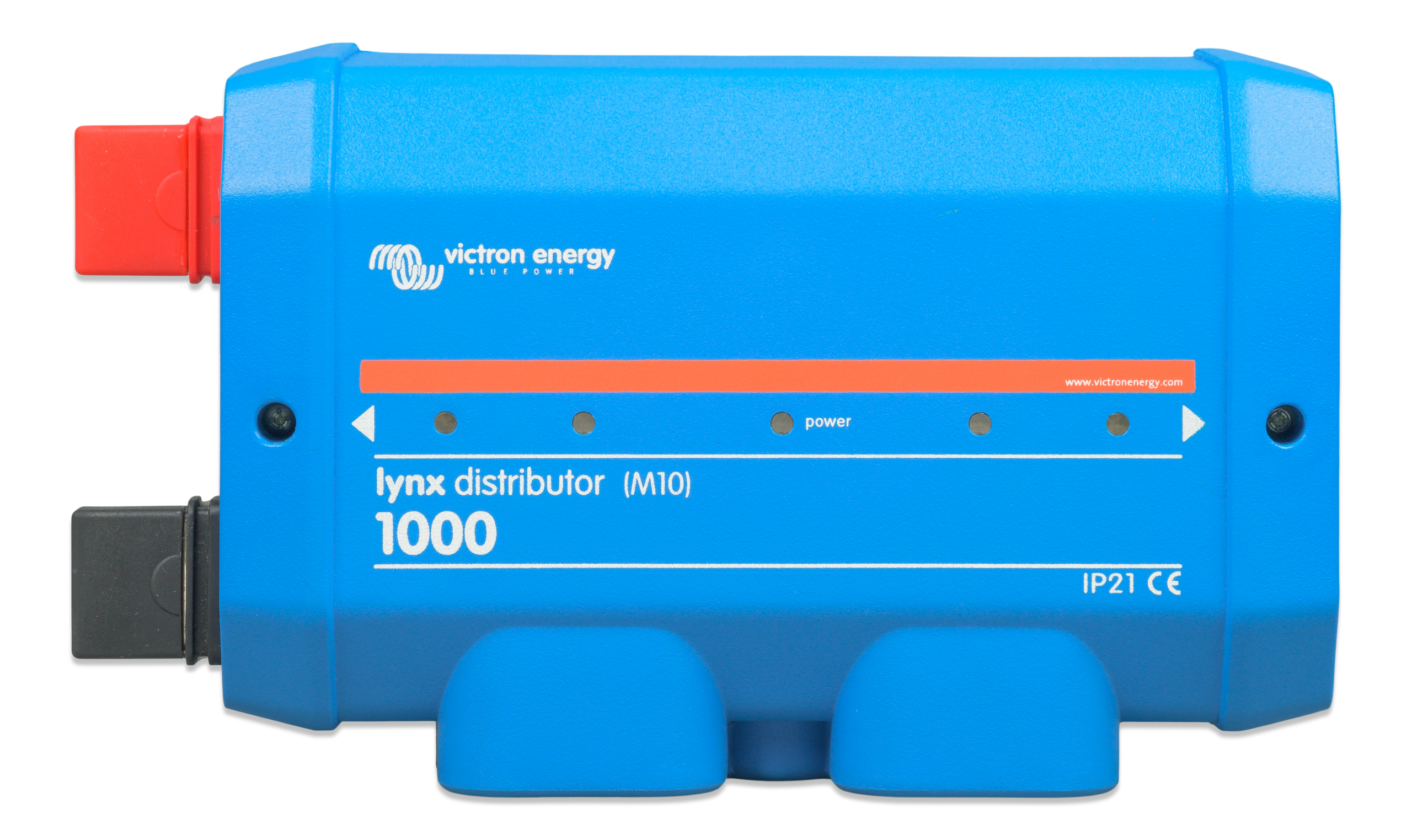

El Victron Lynx Distributor (M10) es el módulo de distribución del sistema Lynx: tiene cuatro salidas positivas protegidas con fusibles MEGA y cuatro negativas, con un LED por fusible que avisa si alguno se quemó.
Datos clave
| Marca | VICTRON ENERGY |
| Modelo exacto | Lynx Distributor (M10) |
| Tensiones de sistema | 12, 24 o 48 V |
| Corriente nominal | 1000 A CC continua |
| Salidas | 4 con fusible MEGA (no incluidos) + 4 negativas |
| Garantía | 5 años (garantía estándar de Victron Energy) |
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Rango de tensión | 9–60 V CC |
| Tensiones de sistema | 12, 24 o 48 V |
| Protección contra polaridad inversa | Sí (la conexión RJ10 no está protegida contra polaridad inversa) |
| Corriente nominal | 1.000 A CC continua |
| Consumo | Máximo 100 mA (con todos los LED encendidos); alimentado desde Lynx Shunt VE.Can o Lynx Smart BMS |
| Salidas | 4 conexiones positivas con fusible + 4 conexiones negativas + conexión a tierra |
| Fusibles | MEGA-fuse (no incluidos), montaje M8 |
| Monitoreo de fusibles | LED de estado por fusible; datos de estado de fusibles solo hacia Lynx Smart BMS (no disponible con Lynx Shunt VE.Can) |
| Unión entre módulos | M10 |
| Conexión de cables y fusibles | M8 |
| Alimentación y datos | Cable RJ10 de 40 cm (incluido) |
| Carcasa | ABS |
| Material de las barras | Cobre estañado, 8 × 30 mm |
| Dimensiones (alto × ancho × prof.) | 290 × 170 × 80 mm |
| Peso | 2,2 kg |
| Temperatura de funcionamiento | -40 °C a +60 °C |
| Temperatura de almacenamiento | -40 °C a +60 °C |
| Humedad | Máx. 95 % (sin condensación) |
| Grado de protección | IP22 |
Fuente: hoja de datos, manual y página oficial de Victron Energy. Valores del fabricante.
Compatibilidad y accesorios
- Fusibles MEGA de Victron (por ejemplo, MEGA-fuse de 58 V para sistemas de 48 V).
- El estado de cada fusible se ve en los LED del módulo; con Lynx Smart BMS también en el dispositivo GX.
Ventajas y limitaciones
- A favor: Monitoreo de fusibles con LED.
- A favor: Barras de cobre estañado de 8 × 30 mm.
- A tener en cuenta: Los fusibles se compran por separado.
¿Estás evaluando este equipo? En ARSOLAR te asesoramos para encontrar la solución solar más adecuada para tu instalación. Consultanos también por nuestras tecnologías recomendadas y proyectos llave en mano.
Trabajamos especialmente con tecnología DEYE, de la que somos distribuidores. Usá el botón de WhatsApp para consultar stock y plazo, o sumá el equipo a tu presupuesto.
Preguntas frecuentes
¿Qué es el sistema Lynx?
Es un sistema modular de barras de distribución de CC de Victron: los módulos (Power In, Shunt, Distributor, Smart BMS) se atornillan uno al lado del otro y forman una barra positiva y negativa de hasta 1000 A, ordenada y protegida.
¿Tienen stock?
La disponibilidad cambia según el proveedor: escribinos por WhatsApp y te confirmamos stock y plazo de entrega.
