Descripción

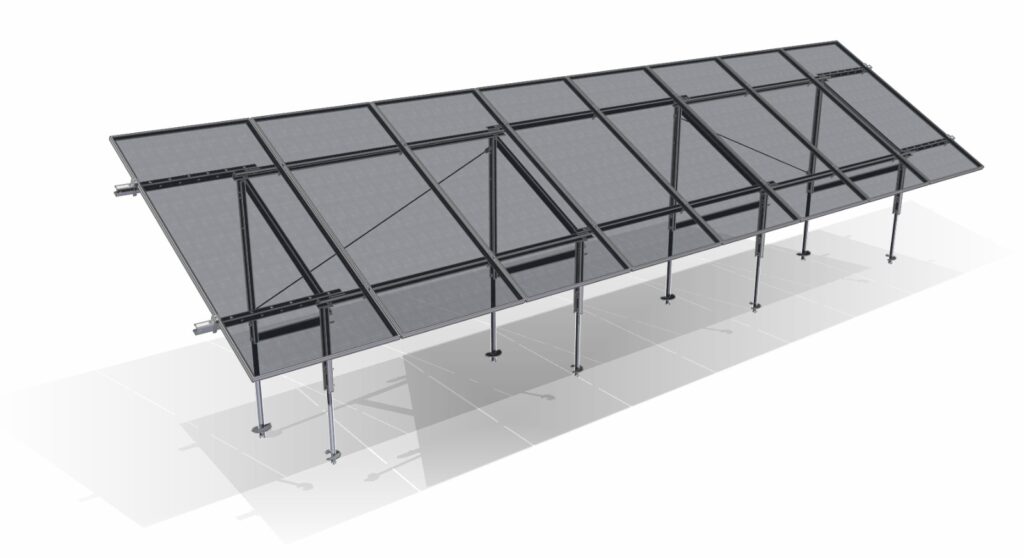

La estructura de suelo Tonka MPC es el modelo nuevo de Tonka Solar para montar paneles solares sobre el terreno: correas de perfil C70 de acero de 350 MPa, galvanizado en caliente, y fijación con estacas. Viene en kits de 2 a 20 paneles y en dos versiones según el espesor del marco del panel: 30 mm o 33 mm (paneles grandes de 1303 mm de ancho).
Datos clave
| Fabricante | Tonka Solar (fabricación nacional) |
| Tipo de montaje | Suelo con estacas o base plana de hormigón |
| Perfil de las correas | C70, acero 350 MPa |
| Cantidad de paneles | De 2 a 20, según el kit |
| Marco del panel | 30 mm o 33 mm (elegí la versión) |
| Terminación | Galvanizado por inmersión en caliente |
| Cálculo | Según normas CIRSOC |
¿Para qué instalaciones sirve?
- Parques y terrenos rurales donde conviene montar los paneles en el suelo.
- Paneles de alta potencia con marco de 33 mm y 1303 mm de ancho (versión 33 mm).
- Sistemas on grid, híbridos y off grid montados en el terreno.
Qué trae cada kit
Versión para marco de 30 mm
| Paneles | Patas | Correas C70 de 2698 mm | Extensores de 1100 mm | Clamps laterales | Clamps centrales | Riendas | Estacas |
|---|---|---|---|---|---|---|---|
| 2 | 2 | 2 | 0 | 4 | 2 | 2 | 4 |
| 3 | 2 | 2 | 4 | 4 | 4 | 2 | 4 |
| 4 | 3 | 4 | 0 | 4 | 6 | 2 | 6 |
| 5 | 3 | 4 | 4 | 4 | 8 | 2 | 6 |
| 6 | 3 | 4 | 4 | 4 | 10 | 2 | 6 |
| 7 | 4 | 6 | 4 | 4 | 12 | 2 | 8 |
| 8 | 4 | 6 | 4 | 4 | 14 | 2 | 8 |
| 9 | 5 | 8 | 4 | 4 | 16 | 2 | 10 |
| 10 | 5 | 8 | 4 | 4 | 18 | 2 | 10 |
| 11 | 6 | 10 | 4 | 4 | 20 | 2 | 12 |
| 12 | 6 | 10 | 4 | 4 | 22 | 2 | 12 |
| 13 | 7 | 12 | 4 | 4 | 24 | 2 | 14 |
| 14 | 7 | 12 | 4 | 4 | 26 | 2 | 14 |
| 15 | 8 | 14 | 0 | 4 | 28 | 2 | 16 |
| 16 | 8 | 14 | 4 | 4 | 30 | 2 | 16 |
| 17 | 9 | 16 | 0 | 4 | 32 | 2 | 18 |
| 18 | 9 | 16 | 4 | 4 | 34 | 2 | 18 |
| 19 | 9 | 16 | 4 | 4 | 36 | 2 | 18 |
| 20 | 10 | 18 | 4 | 4 | 38 | 2 | 20 |
Versión para marco de 33 mm
| Paneles | Patas | Correas C70 de 2698 mm | Extensores de 1100 mm | Clamps laterales | Clamps centrales | Riendas | Estacas |
|---|---|---|---|---|---|---|---|
| 2 | 2 | 2 | 4 | 4 | 2 | 2 | 4 |
| 3 | 2 | 2 | 4 | 4 | 4 | 2 | 4 |
| 4 | 3 | 4 | 4 | 4 | 6 | 2 | 6 |
| 5 | 3 | 4 | 4 | 4 | 8 | 2 | 6 |
| 6 | 4 | 6 | 4 | 4 | 10 | 2 | 8 |
| 7 | 4 | 6 | 4 | 4 | 12 | 2 | 8 |
| 8 | 5 | 8 | 4 | 4 | 14 | 2 | 10 |
| 9 | 5 | 8 | 4 | 4 | 16 | 2 | 10 |
| 10 | 6 | 10 | 4 | 4 | 18 | 2 | 12 |
| 11 | 7 | 12 | 0 | 4 | 20 | 2 | 14 |
| 12 | 7 | 12 | 4 | 4 | 22 | 2 | 14 |
| 13 | 8 | 14 | 0 | 4 | 24 | 2 | 16 |
| 14 | 8 | 14 | 4 | 4 | 26 | 2 | 16 |
| 15 | 9 | 16 | 0 | 4 | 28 | 2 | 18 |
| 16 | 9 | 16 | 4 | 4 | 30 | 2 | 18 |
| 17 | 10 | 18 | 4 | 4 | 32 | 2 | 20 |
| 18 | 10 | 18 | 4 | 4 | 34 | 2 | 20 |
| 19 | 11 | 20 | 4 | 4 | 36 | 2 | 22 |
| 20 | 11 | 20 | 4 | 4 | 38 | 2 | 22 |
Composición de cada kit según la lista del distribuidor. Estacas: mitad de Ø33,7 × 797 mm y mitad de Ø42,4 × 1277 mm. Algunos kits incluyen clamps centrales con placa tuerca.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Perfil de las correas | C70, acero 350 MPa |
| Largo de correa | 2698 mm |
| Extensor de correa | 1100 mm |
| Estacas | tubo Ø33,7 mm H110 de 797 mm y tubo Ø42,4 mm H160 de 1277 mm |
| Rienda | 2699 mm |
| Material | Acero |
| Terminación | Galvanizado por inmersión en caliente |
| Viento | Diseñada para vientos de toda la Argentina (Tonka no publica el valor) |
| Registro REPROER | AHA0002-10000-A (empresa) |
Fuentes: web oficial de Tonka Solar (modelo MPC). Composición de los kits según el distribuidor. Tonka no publica el ángulo de inclinación.
Compatibilidad y accesorios
- Versión 30 mm: paneles con marco de 30 mm. Versión 33 mm: paneles con marco de 33 mm y 1303 mm de ancho, como los de 600 a 735 W.
- Para paneles con marco de 30 mm también está la estructura Tonka Multipanel C60.
- Combinala con paneles solares y un inversor DEYE.
Ventajas y limitaciones
- A favor: Perfil C70 de acero de 350 MPa: el modelo más robusto de la línea.
- A favor: Fabricación nacional y galvanizado en caliente.
- A favor: Admite paneles grandes de 33 mm de marco.
- A tener en cuenta: Por pedido: el distribuidor informa entrega con fecha estimada. Consultanos antes de comprar.
- A tener en cuenta: Tonka no publica el valor de viento ni el ángulo de inclinación de este modelo.
¿Estás armando tu instalación? En ARSOLAR te ayudamos a elegir la estructura, los paneles y el inversor, y a calcular cuántos paneles necesitás según tu consumo y el espacio disponible.
Trabajamos especialmente con paneles Jinko Solar e inversores DEYE, de los que somos distribuidores. Usá el botón de WhatsApp para consultar stock y plazo, o sumá el producto a tu presupuesto.
Preguntas frecuentes
¿Qué versión elijo, 30 mm o 33 mm?
Depende del espesor del marco de tu panel, que figura en su ficha técnica. Los paneles de 600 W o más suelen tener marco de 33 mm o 35 mm: pasanos el modelo y te confirmamos.
¿Se puede instalar sobre hormigón?
Sí: Tonka indica que la MPC se instala con estacas en suelo natural o sobre una base plana de hormigón.
¿Tienen stock?
La disponibilidad cambia según el proveedor: escribinos por WhatsApp y te confirmamos stock y plazo de entrega.
